产品中心 首页 » 产品中心
自动焊接操作机

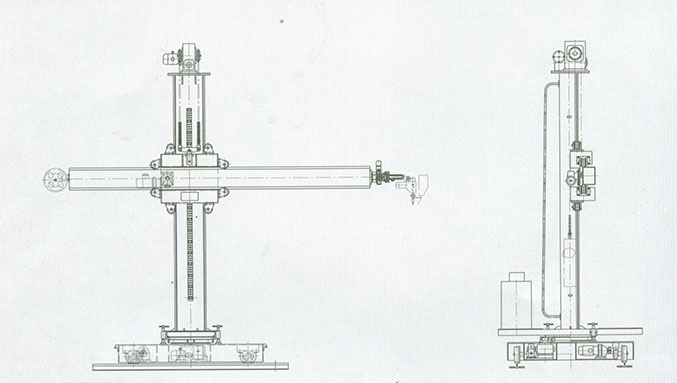

轻型自动焊接操作机


主要技术参数:
技术参数/型号 HJ1 ×1 HJ2×2 HJ3×3 HJ4×4
升降行程 1000 2000 3000 4000
伸缩行程  1000 2000 3000 4000
升降速度 1000
伸缩速度  120-1200
横臂下沿离轨面小距离 740 (移动回转式)  690 (固定回转式)
横臂前端允许载荷 80
立柱回转 手动回转到位后螺杆锁紧
台车行走 手动推动到位后螺杆锁紧
台车内轨距 1000

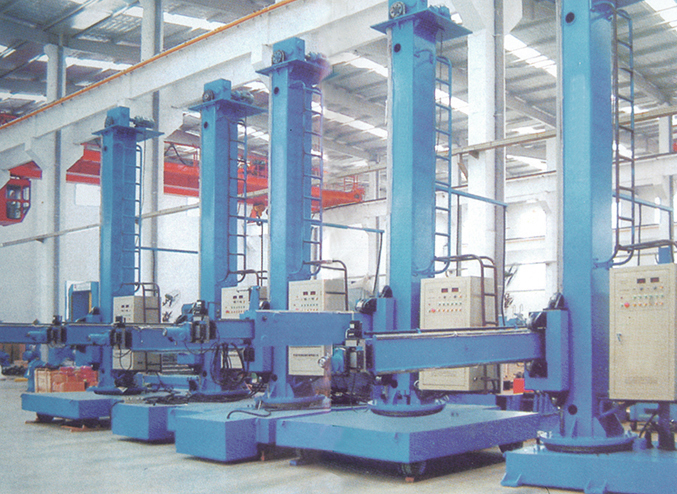

中型/重型自动焊接操作机
性能特点:
型号根据横臂前端承载重量分为轻型(LHQ)、中型(LHZ)、重型(LHW)、超重型(HCJ)
结构形式分为:固定式、固定带回转、移动带回转三种组合;
横臂和立柱的截面进行科学计算,横臂水平伸缩下垂量2mm/m;
横臂的升降装置配有意外防坠落装置,采用棘条棘爪机构,更安全可靠;
横臂前端配有十字微调机构,可以在遥控盒上进行操作;
导向轮轴为偏心轴,可以方便消除滚轮与导轨之间的间隙;
立柱回转分为手动和电动两种形式,回转到位后的锁紧机构也分为手动和气动两种形式;
电器部分包括电控箱和遥控盒两部分组成,并留有与变位机和滚轮架的控制接口。


主要技术参数:
技术参数/型号 HJ4 ×4 HJ5×5 HJ6×6 HJ7×7
升降行程 4000 5000 6000 7000
伸缩行程  4000 5000 6000 7000
升降速度 1000
伸缩速度  120-1200
横臂下沿离轨面小距离 1110(移动回旋式)/950(固定回旋式) 1180(移动回旋式)/1170(固定回旋式)
横臂前端允许载荷 120 200
立柱回转 角度 ±180°
速度 0.36rpm/或手动
台车行走 1700 2500
台车内轨距 1730 2000 2000

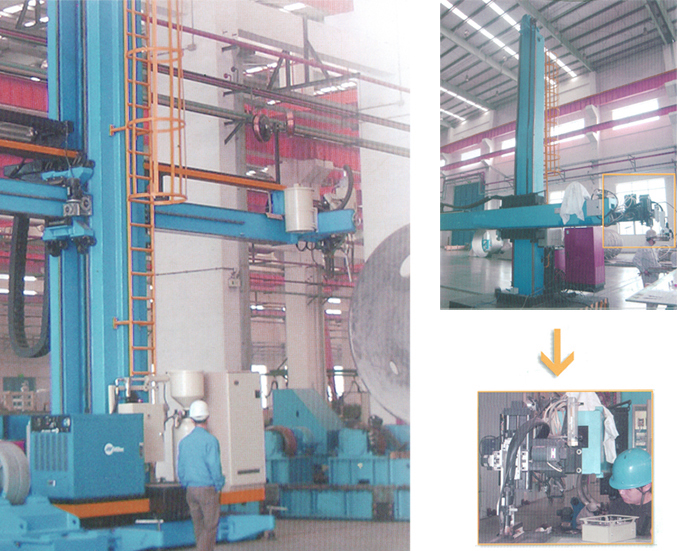

超重型自动焊接操作机
性能特点:
型号根据横臂前端承载重量分为轻型(LHQ)、中型(LHZ)、重型(LHW)、超重型(HCJ)
结构形式分为:固定式、固定带回转、移动带回转三种组合;
横臂和立柱的截面进行科学计算,横臂水平伸缩下垂量2mm/m;
横臂的升降装置配有意外防坠落装置,采用棘条棘爪机构,更安全可靠;
横臂前端配有十字微调机构,可以在遥控盒上进行操作;
导向轮轴为偏心轴,可以方便消除滚轮与导轨之间的间隙;
立柱回转分为手动和电动两种形式,回转到位后的锁紧机构也分为手动和气动两种形式;
电器部分包括电控箱和遥控盒两部分组成,并留有与变位机和滚轮架的控制接口。


主要技术参数:
技术参数/型号 HJ 5×5 HJ 6×6 HJ 7×7 HJ8×8
升降行程 5000 6000 7000 8000
伸缩行程  5000 6000 7000 8000
升降速度 1650
伸缩速度  50-1000
横臂下沿离轨面小距离 1290(移动回旋式) 1210(固定回旋式)
横臂前端允许载荷 600 500 400
立柱回转 角度 ±180°
速度 0.17rpm/或手动
台车行走 2000
台车内轨距 2500
